魏德米勒安全繼電器WSR系列產品

         隨著新興產業的快速發展，國際產業鏈的轉移，帶動了國內的設備制造商快速的升級發展，而目前國內只有部分行業強制要求，隨著國內機械市場的發展及安全生產的監管日趨嚴格，機床、汽車生產線、橡塑機械、傳輸系統、食品飲料等行業的市場容量繼續增長。

         魏德米勒推出了帶有機械安全國標SIL認證的WSR系列產品，充分迎合市場需求。可實現急停開關，安全門開關，安全光幕PNP，雙通道輸入，3NO +1NC，自動/手動/按鈕監控復位，<500ms 同步時間 IIIC，激光掃描器，雙手按鈕，四線制安全地毯，磁性開關，最多6路雙通道輸入（ 繼電器*2及半導體*4），通過軟件，組態工作邏輯等功能，有24Vac/dc 及 230Vac 版本。

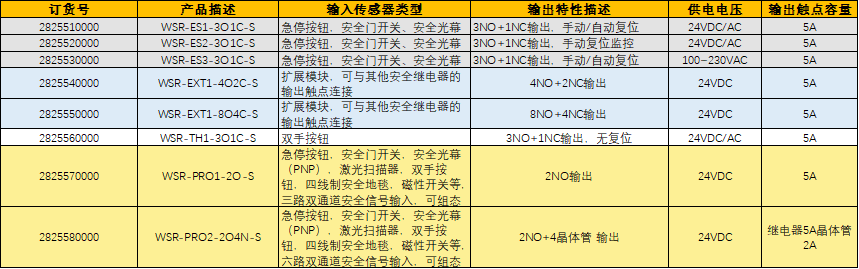

         具體型號見下表：

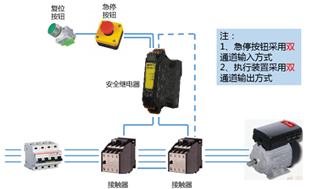

典型應用：

控制回路中，對于需滿足SIL3或PLe的緊急停機，在ISO 13849-1 中關于安全控制回路的結構設計，提出必須滿足如下設計要求：

1、采用冗余結構設計；

2、傳感器監測（同步輸入監測）；

3、使能回路監測（監測原來類似與采用反饋回路實現的監測）；

4、所有子系統都具備高診斷覆蓋率。

工作原理：

安全繼電器對兩個通道上的緊急停止控制裝置進行監測。當急停裝置被激活后，安全繼電器采用安全方式斷開使能回路（即安全輸出回路處于斷開狀態），并斷開所連接的接觸器（必要時，某些機器可能還要同時斷開安全雙聯閥和/或電磁閥）。
