設備維修分立元器件的檢測與判斷(一)
一、固定電阻的檢測與判斷
固定電阻可以采用萬用表的電陽檔來檢測與判斷:把萬用表的兩表筆,不分正負地分別與電阻的兩端引腳可靠接觸,然后讀出萬用表檢測出的指示值即可。
實際檢測中,為提高測量精度則需要根據被測電阻的標稱值大小來選擇量程,以便使指示值盡可能落到全刻度起始的20%~80%狐度范圍的刻度中段位置。另外,還要考慮電陽的誤差等級。如果讀數與標稱阻值間超出誤差范圍,則說明該電阻值變值或者已損壞。
檢測時需要注意的一些事項如下
1) 測幾十千歐以上阻值的電阻時,手不要觸及表筆與電阻的導電部分。
2) 檢測在線電阻時,應將電阻的一個引腳從電路上焊開,以免電路中的其他元器件對測試產生影響,造成測量誤差。
提示:制動電阻的檢測,首先檢查制動電阻的接線是否正確,再用萬用表電阻檔測量制動電阻兩端阻值來判斷。更換制動電阻時,需要注意其選型事項:如果制動電阻選型偏大,則制動時母線電壓會上升,可能導致發生過電壓故障。一般而言,設備功率越大,制動電阻阻值越小、功率越大。
二、熔斷電阻的檢測與判斷
熔斷電阻可以采用萬用表的電陽檔來檢測與判斷:首先選擇萬用表的Rx1檔,然后把萬用表的兩表筆不分正負地分別與電阻的兩端引腳可靠接觸,然后讀出萬用表檢測出的指示值即可。如果測得的阻值為無窮大,則說明該熔斷電阻已經開路;如果測得的阻值與標稱值相差很大,則說明該電阻變值。
檢測在線電阻時,應將熔斷電陽的一個引腳從電路上焊開,以免電路中的其他元器件對測試產生影響,造成測量誤差。
另外,對于過電流比較嚴重的熔斷電阻,可以通過觀察法來檢測與判斷:熔斷電阻表面發黑、燒焦,一般說明該熔斷電阻已經損壞。

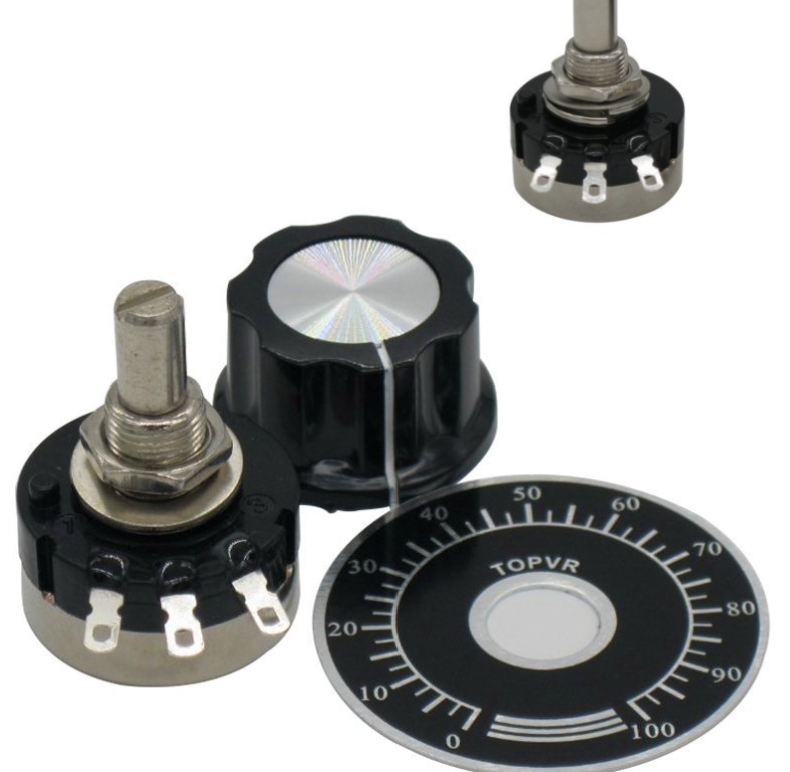

三、電位器的檢測與判斷
電位器可以采用萬用表的電阻檔來檢測:
1)把萬用表調到合適的電阻0檔。
2)認準活動臂端和固定臂端兩端。
3)用萬用表的電阻檔測固定臂端兩端,正常的讀數應為電位器的標稱阻值。如果萬用表的指針不動或阻值相差很大,則說明該電位器已經損壞。
4)檢測電位器的活動臂與固定臂端兩端接觸是否良好,即一表筆與活動臂端連接,另一表筆分別與臂端(固定臂兩端中的任一端) 連接,然后轉動轉軸,這時電阻值也隨旋轉逐漸變化,增大還是減小與逆時針方向旋轉還是順時針方向旋轉有關
如果萬用表的指針在電位器的軸柄轉動過程中有跳動現象,則說明活動觸點有接觸不良的現象。
另外,電位器的檢測也可以通過聽聲音與感覺法來判斷:首先轉動旋柄,感覺旋柄轉動是否平滑、靈活電位器開關通、斷時“咔嗒”聲是否清脆,如果有“沙沙”聲,則說明該電位器質量不好。
四、正溫度系數熱敏電阻的檢測與判斷
正溫度系數(PTC) 熱敏電阻可以采用萬用表Rx1檔來檢測:首先把萬用表調到Rx1檔,然后分為常溫檢測與加溫檢測來檢測判斷:
1)常溫檢測就是在室內溫度接近25°C的情況下的檢測。常溫下檢測PTC熱敏電阻兩引腳間的阻值,并且與標稱阻值相比較,如果相差在+2?內,說明是正常的;如果相差很大則說明該PTC熱敏電阻性能不良或已經損壞。
2) 加溫檢測就是將一熱源 (如電烙鐵)靠近PTC熱敏電阻對其進行加熱,并且同時用萬用表檢測其阻值是否隨溫度的升高而增大。如果是說明該PTC熱敏電阻是正常的,如果阻值沒有變化,說明該PTC熱敏電陽阻性能變劣。注意:操作時,熱源不要與PTC熱敏電阻靠得過近或直接接觸,以防止?fàn)C壞PTC熱敏電阻。

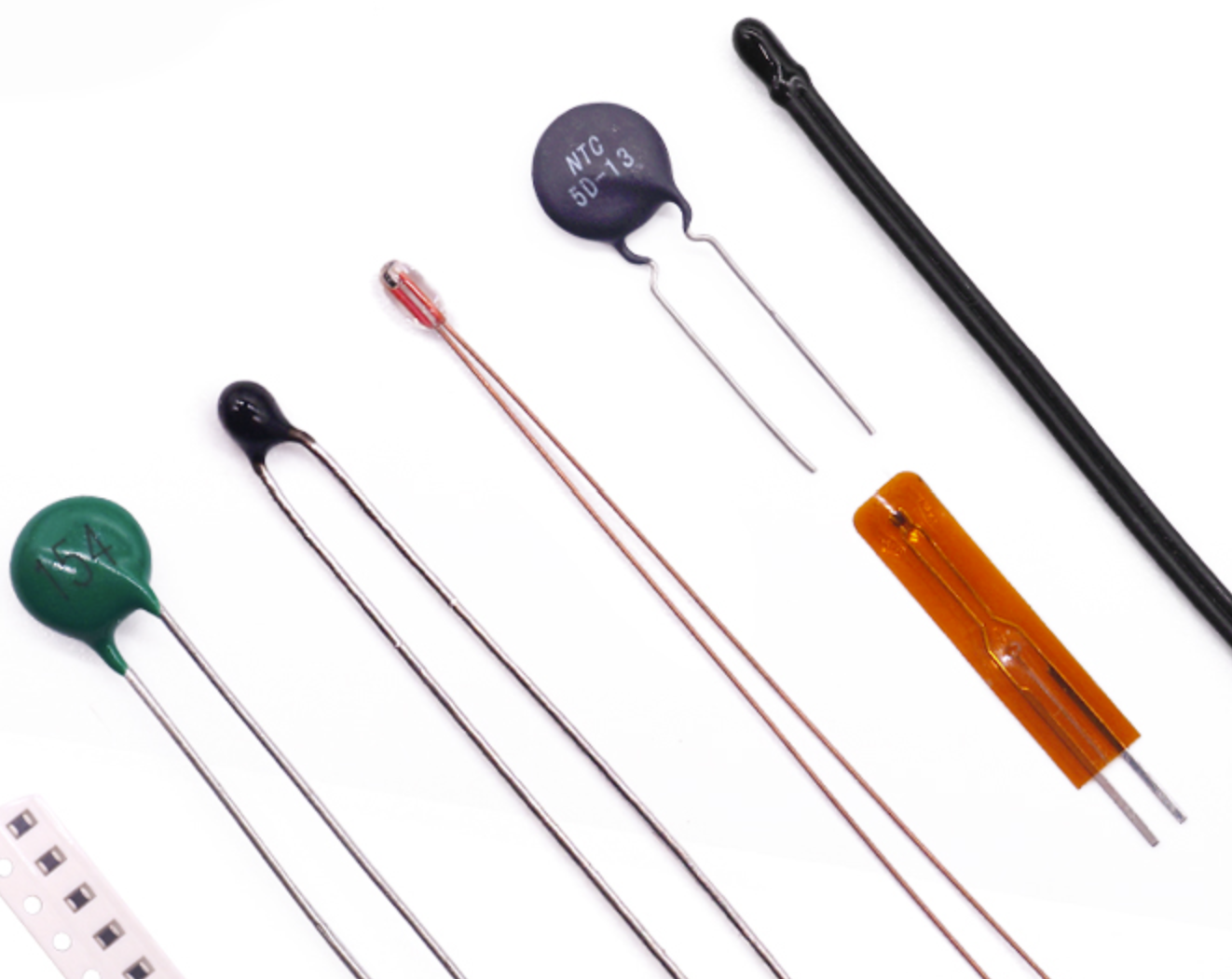

五、負溫度系數熱敏電阻的檢測與判斷
負溫度系數(NTC) 熱敏電阻可以采用萬用表電阻檔來檢測,其分為常溫檢測與加溫檢測來檢測判斷
1)常溫檢測的方法與普通固定電阻的檢測方法基本一樣。但是要注意NTC熱敏電阻的標稱溫度一般是在環境溫度25°C下進行的。因此,常溫檢測NTC熱敏電阻時環境溫度應盡量在25°C左右進行。另外,測量功率不得超過規定值,以免電流熱效應引起測量誤差。
2)加溫檢測就是將一熱源 (如電烙鐵) 靠近NTC熱敏電阻對其進行加熱,并且同時用萬用表檢測其阻值是否隨溫度的升高而減小。如果是說明該NTC熱敏電阻是正常的;如果阻值沒有變化,說明該NTC熱敏電陽性能變劣。注意:操作時,熱源不要與NTC熱敏電阻靠得過近或直接接觸,以防止?fàn)C壞NTC熱敏電阻。
