場效應管、IGBT、IPM的測試

場效應管、IGBT是電壓驅動型器件，測試的時候更加方便，通常一只萬用表就可以解決問題。

N溝道場效應管比較常見，其開關功能類似于NPN型三極管。以數字萬用表為例，置二極管擋，黑表筆接場效應管S極不動，然后紅表筆在G極點一下，相當于給場效應管的GS結電容充電，電壓可以達到4V以上，場效應管導通，然后紅表筆接D極，此時場效應管應該呈導通狀態，二極管蜂鳴器響起。然后用手同時捏一下G、S極，這相當于放電，然后再測D、S應該不通。P溝道場效應管GS之間是負壓驅動，測試時注意極性即可。

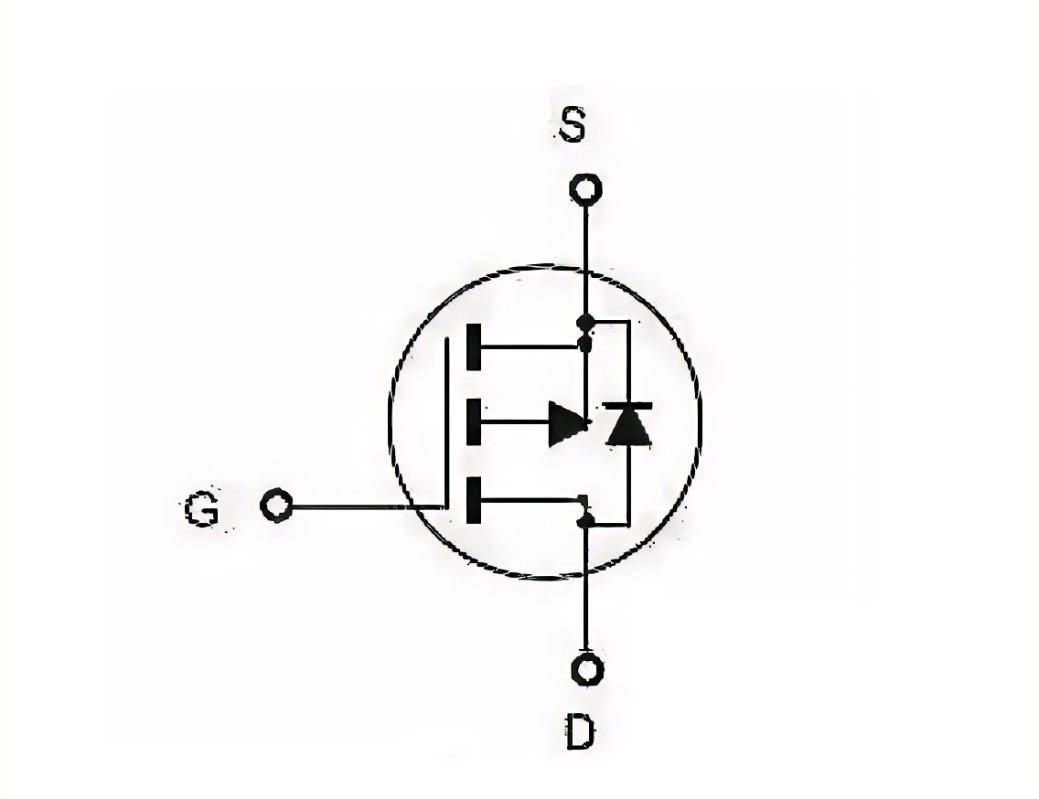

圖一  場效應管

測試IGBT可以完全比照?qǐng)鲂?yīng)管測試方法，不過IGBT導通時，壓降為晶體管導通壓降，通常為0.2~0.6V，而場效應管導通壓降幾乎為0V。

IGBT還有一項重要的參數需要測試，就是耐壓值。測試時需將IGBT的G、E極用導線完全短接，防止C、E誤導通，然后使用晶體管測試儀測試C、E之間耐壓值。

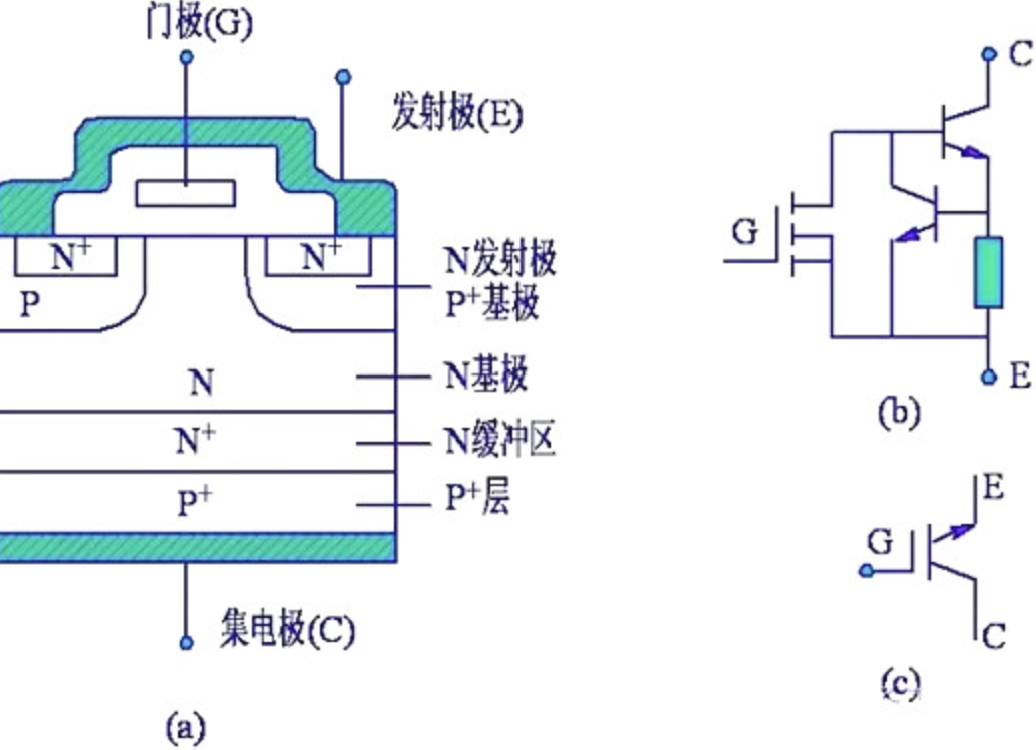

圖二  絕緣柵極雙極型晶體管(IGBT)

IPM測試需要提供內部IC工作電壓，可以準備一個多路輸出的開關電源，例如可以找一個IPM驅動板，其上有對應輸出的電壓，這個電壓可以加至IPM模塊的驅動端。IPM模塊內部控制部分也大多是獨立供電的，所以對IPM模塊也可以分為幾部分單獨加電輪流測試。如圖三所示，模塊的1、2、3腳屬于一組單獨供電控制，4、5、6腳，7、8、9腳也是分組獨立供電控制的，而11、12、13、14、15、16腳屬于下橋驅動的控制部分也是獨立供電的。測試驅動是否有效，就可以先后給每一組電源腳加電，而不必同時加電。

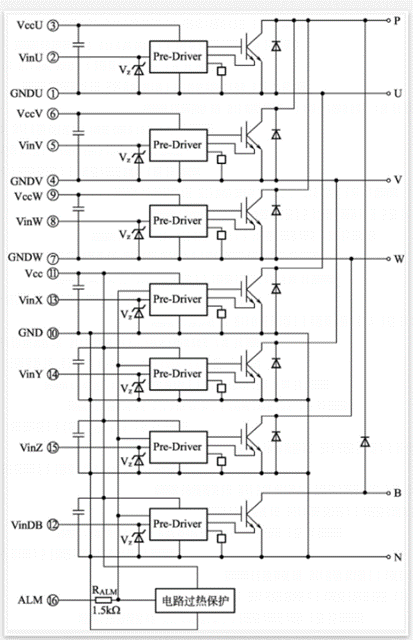

圖三  IPM模塊每一部分可以輪流加電測試

不過對IPM模塊，本測試只能測試驅動功能是否正常，IPM模塊內部還包含溫度保護、電流保護、電壓保護等，這些保護是否誤動作，則不太好確定，除了明顯的模塊損壞，判斷IPM是否完全正常還得上機驗證才行。
