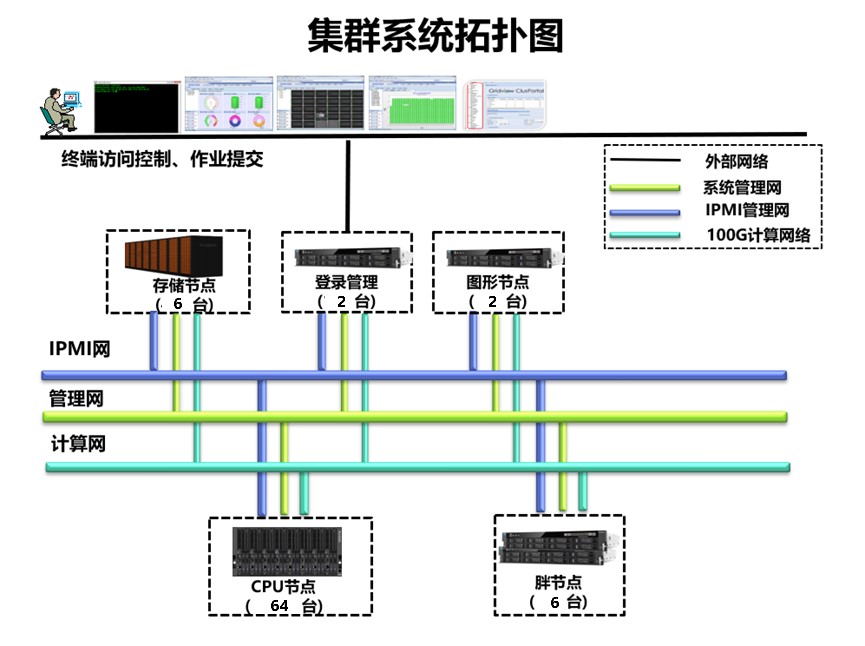

高性能計算平臺主要包括登錄管理節點、臺圖形節點，并行存儲系統，計算刀片，胖節點，以及配套軟件及基礎設施部分。

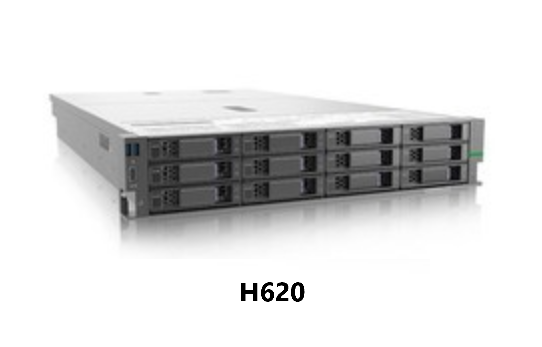

一、 管理登錄節點
管理節點主要用于運行集群監控管理軟件、用戶信息管理服務、計算子網管理服務、作業調度服務、時間同步服務等集群系統服務。這些關鍵系統服務均配置為互備冗余模式，保障整個集群系統的高可用性。管理節點硬件本身也配置有冗余電源、本地硬盤RAID保護等可靠性保障措施。
登錄節點主要用于用戶程序編譯、算例準備，文件上傳下載，作業提交控制等用戶交互操作。登錄節點CPU與計算節點架構相同，保障用戶編譯程序的執行效率。
二、 臺圖形節點
高性能計算平臺作為集群前后處理節點，防止圖形節點故障影響作業運行，同時提升圖形資源量。
三、 并行存儲系統
高性能計算集群在多個節點進行大規模并行計算的同時，需要進行大量文件及數據訪問，對于系統的存儲性能也提出非常高的要求，系統對存儲要求主要歸結為以下幾點：
u 全局文件的統一印象
高性能集群相比其它應用而言，一個顯著的特點為保證參與計算的所有節點具有統一的文件印 象，也就是說，在任何一個節點、對某一個文件的讀寫、修改都會在其它節點生效，實現這一個功能，往往需要通過網絡文件系統來實現，較為傳統的為NFS系統，當前，由于集群規模的增大和訪問性能的要求逐漸提高，并行文件系統在中大規模的高性能集群中使用越來越廣泛。
u 全局文件的高速訪問
對于某些規模較大集群，或者某些高IO應用集群，由于對存儲的訪問量很大，對共享存儲的訪問性能也提出了較高要求。通常，我們需要通過提高磁盤陣列的性能、存儲介質的性能、磁盤陣列訪問接口的性能和IO節點的網絡性能來提高存儲的訪問性能。對于更高IO需求的系統，可以通過并行存儲系統來實現海量文件的并發讀寫。
u 存儲系統的大容量
由于高性能集群的規模巨大、數據處理能力驚人，高性能集群集中存儲的容量也往往非常驚人，動輒達到數十TB，在某些對海量存儲需求的系統中，存儲往往達到上百TB，甚至PB量級。
u 存儲系統的高可靠性
高性能集群承擔著重要的科研任務，用戶的數據具有極高的價值，同時，存儲為全局系統，一旦出現故障，將導致整個系統不可用。所以在存儲系統中，無論IO節點、存儲交換機、還是存儲磁盤陣列，存儲介質，每個環節都要盡可能的保證高可靠性和高可用性。可以通過冗余電源、高級別RAID、雙機熱備、數據備份等各種手段保證存儲系統的高可靠性。
四、 刀片/機架式計算節點
計算節點保證計算資源池，提升集群負載能力。提供充足的本地IO性能，滿足計算中臨時文件的快速讀寫需求。

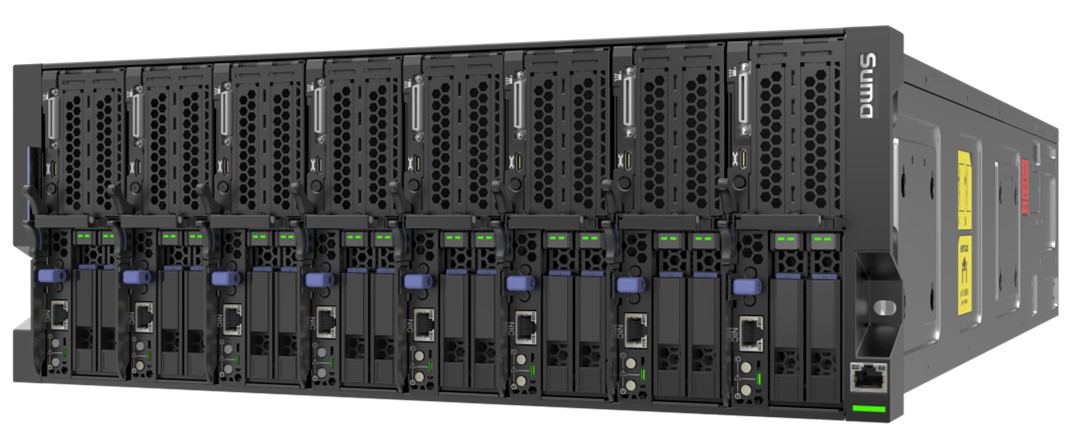

TC4600E刀片服務器系統
五、 胖節點
胖節點主要應對通用計算節點不能滿足的計算作業，例如電磁仿真類計算，內存需求高，通常超過1TB內存需求，且跨節點效率低，只適合單節點計算，結構強度類計算，如ABAQUS，并行效率低，不適合多節點同時計算，內存需求高，節點內存不能滿足作業需求時，計算中的臨時數據會寫入本地硬盤，嚴重影響計算速度。
六、集群管理系統
高性能計算平臺需建設一套高性能集群管理系統（Gridview）。對高性能平臺進行作業監控，資源監控，資產管理，賬號管理，權限管理，作業調度等，同時提供高性能計算所需的編譯器、MPI、數學庫等。
